Tirage direct et allégement
pour volet roulant
Le principe du tirage direct est d'enrouler le tablier autour du tube à l'aide d'un ressort. Cette manœuvre est particulièrement recommandée pour les portes d'entrée.
En effet, il est vivement conseillé de ne pas équiper en moteur la porte d'entrée afin qu'en cas de coupure électrique, les occupants du domicile puissent sortir.
L’allègement, ou compensation, est un ressort qui aide le couple conique à soulever sa charge. L’allègement permet d'aller au-delà des capacités du ressort.
En effet, il est vivement conseillé de ne pas équiper en moteur la porte d'entrée afin qu'en cas de coupure électrique, les occupants du domicile puissent sortir.
L’allègement, ou compensation, est un ressort qui aide le couple conique à soulever sa charge. L’allègement permet d'aller au-delà des capacités du ressort.
1

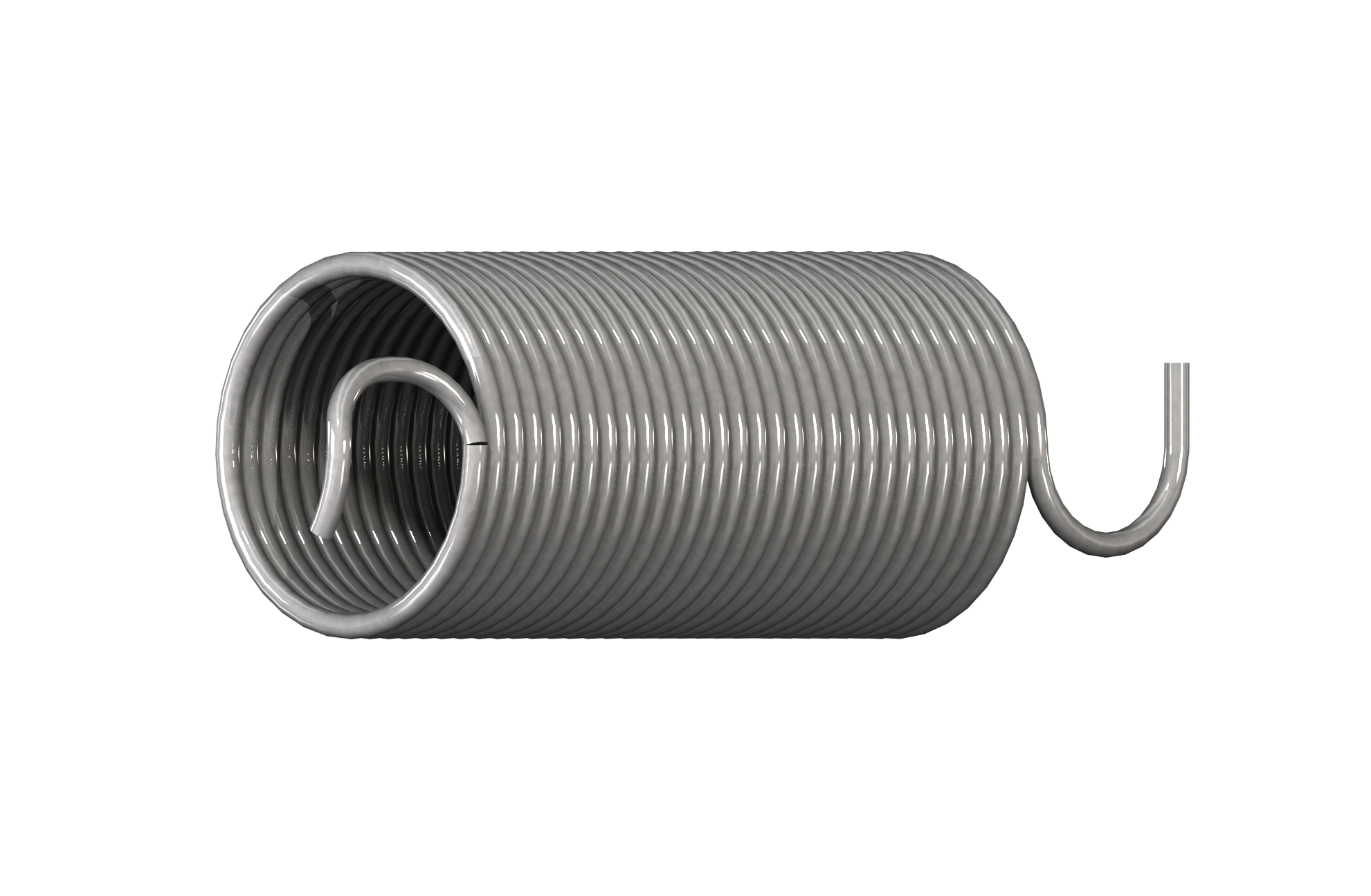

Ressort pour tirage direct
- Spécialement conçu pour les volets à tirage direct
- Permet d’effectuer un grand nombre de tours et d’assurer un parfait équilibrage
2

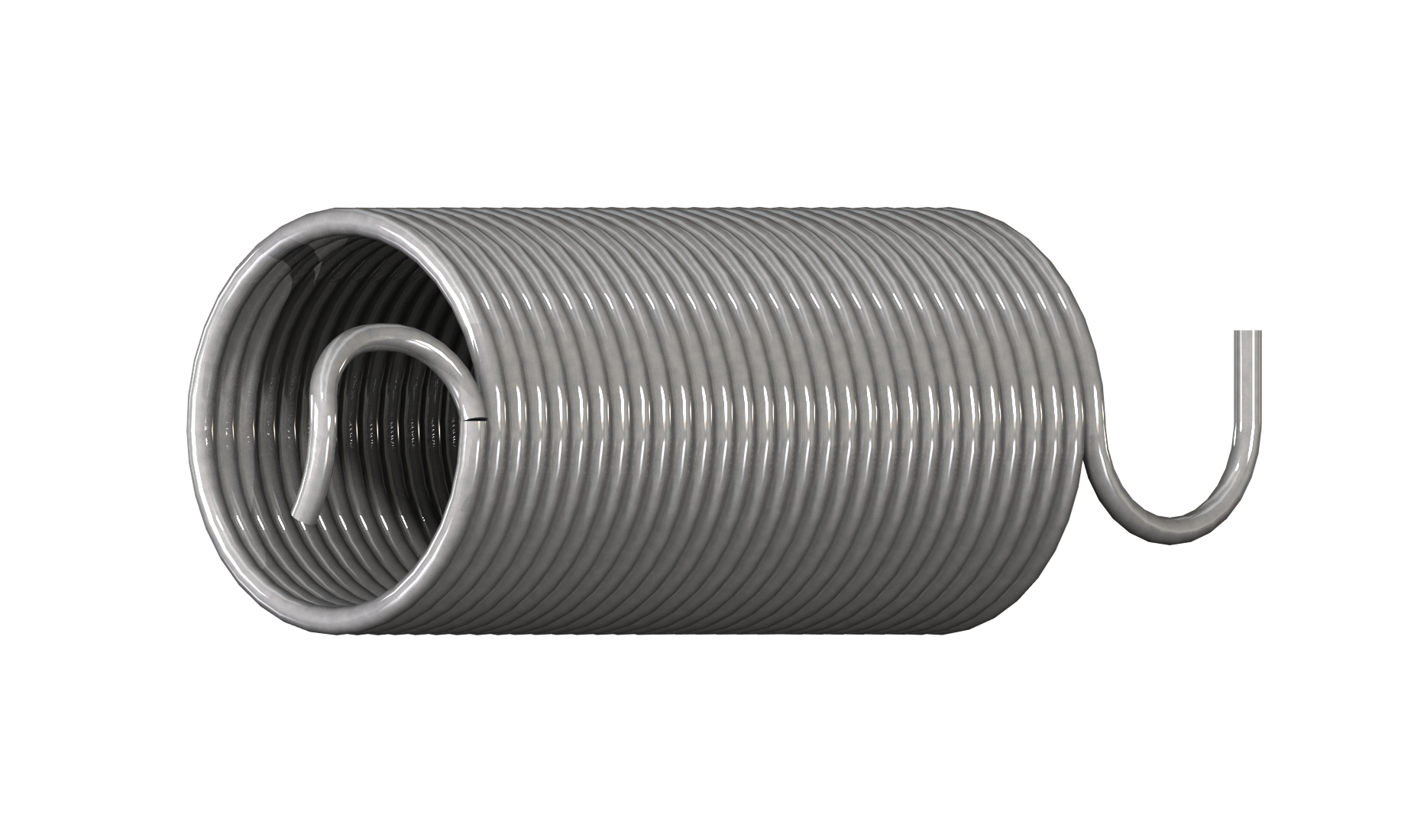

Ressort pour allègement
- Ressort destiné à la compensation d’axe dans le cadre de manœuvres par treuil
- Autres dimensions de ressorts disponibles
1
Module d'allègement
- Pré-montés en usine
- Existe pour tubes DP53, DP62 et 60 octo
- Axe longueur 650 mm pour R27, et 990 mm pour autres modules
- En enroulement intérieur, le module droit est utilisé dans le cas d’une manœuvre à droite et le module gauche dans le cas d’une manœuvre à gauche
- En enroulement extérieur, le choix du module est inversé
1
Attache mobile
- L’attache mobile est prévue pour recevoir nos ressorts (crochet plat)
- Elle se place sur un axe carré de 16mm sur lequel elle est libre en translation. Elle est entraînée en rotation par le tube, ce qui permet la tension du ressort
- Elle s’utilise en combinaison avec l’attache fixe
2
Attache fixe
- Cette attache est prévue pour recevoir nos ressorts (crochet arrondi)
- Elle se place sur un axe carré de 16mm sur lequel elle est libre en translation. Elle est indépendante du tube, ce qui permet la tension du ressort
- Elle s’utilise en combinaison avec nos attaches mobiles.
- Version renforcée disponible
3
Support d'arbre
- Pour axe carré de 16mm
- S’utilise pour les tirages directs ou la compensation, et côté opposé manœuvre avec un embout réglable carré de 16mm
- En acier galvanisé
- Fixation par vis M5 ou M6 (entraxe 40)
4
Tube carré de 16mm
- Permet de réaliser des axes compensés ou simplement un axe traversant
- S’utilise avec les différents supports ci avant
- Livré en longueur de 6 m
5
Etrier de calage
- S’utilise avec l’axe carré de 16mm
- En acier zingué
- Disponible avec vis montée
6
Bâton de tirage direct
- Longueur 1 m (disponible en 1,50 m)
- Permet la manœuvre des volets à tirage direct
- Coloris blanc
7
Fourche de blocage
- Permet de bloquer l’axe carré en rotation par rapport au tube lorsque le ressort est tendu
- Il suffit ensuite de retirer les fourches lorsque le tablier est mis en place dans les coulisses et accroché sur le tube
- En acier
